外径尺寸公差(μ)
原则上下表为端末20mm～30mm（无着色侧）、端末50mm(着色侧)为适用范围外，真圆度为公差的30%之内，圆筒度为公差的50%之内。但，铁素体系不锈钢拉伸品的真圆度除外。 |

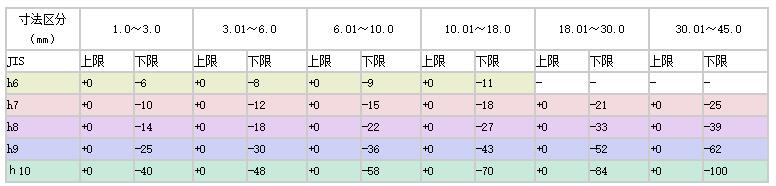

| 寸法区分（mm） | 1.0～3.0 | 3.01～6.0 | 6.01～10.0 | 10.01～18.0 | 18.01～30.0 | 30.01～45.0 |
|---|
| JIS | 上限 | 下限 | 上限 | 下限 | 上限 | 下限 | 上限 | 下限 | 上限 | 下限 | 上限 | 下限 | | h6 | +0 | -6 | +0 | -8 | +0 | -9 | +0 | -11 | - | - | - | - | | h7 | +0 | -10 | +0 | -12 | +0 | -15 | +0 | -18 | +0 | -21 | +0 | -25 | | h8 | +0 | -14 | +0 | -18 | +0 | -22 | +0 | -27 | +0 | -33 | +0 | -39 | | h9 | +0 | -25 | +0 | -30 | +0 | -36 | +0 | -43 | +0 | -52 | +0 | -62 | | ｈ10 | +0 | -40 | +0 | -48 | +0 | -58 | +0 | -70 | +0 | -84 | +0 | -100 |
|
| 高精度研磨产品 | | 标准研磨产品 | | 高精度拉伸产品 | | | 标准拉伸产品 | | 异型拉伸产品 | | |
|
| |
| *一般产品指，研磨产品：7级、拉伸产品：9级范围公差的产品 |
| 产品长度（mm） |
| 长度 | 长度公差 | 拉伸产品 | 2000～4000 | +20,-0 | 研磨产品 | 2000～3000 | +20,-0 | 短尺产品 | 300～600 | +2,-0 |
|
*短尺产品在300～600mm(+2-0)范围生产 |
| |
真直度（mm）
L=1000为1mm间隔适用于产品φ8～φ16，或L=400为0.4mm间隔适用于产品φ5～φ16 |
| 快削鋼 | 不锈钢 | 拉伸产品 | 研磨产品 | 拉伸产品 | 研磨产品 | 标准件产品 | Ｌ＝1000 | Max0.6 | Max0.5 | Max0.8 | Max0.7 | 标准轴产品 | Ｌ＝1000 | Max0.4 | Max0.3 | Max0.6 | Max0.5 | | Ｌ＝400 | Max0.08 | Max0.06 | Max0.15 | Max0.1 | 高精度シャフト仕様製品 | 高精度シャフト製品については、個別対応となります。 |
|
| *轴类产品 L=400mm的偏差值适用于φ5～φ16 |
| |
表面粗超度（μ） |
| 尺寸（mm） | Rz（10点平均粗糙度） | Ry(旧Rmax)（最大粗糙度） | 研磨产品 | φ1.0～φ20.0 | 2.5以下 | 3.2以下 | 拉伸产品 | φ2.0～φ6.0 | 5.0以下（参考值） | - | φ6.1～φ10.0 | 7.0以下（参考值） | - | φ10.1～φ20.0 | 10.0以下（参考值） | - |
|
