不锈钢的概要
不锈钢是，为了提高耐腐蚀性，加入了铬或铬和镍的合金钢，当铬的含量达到10.5%以上的钢被称之为不锈钢，主要根据其组织结构，分成马氏体系、铁素体系、奥氏体系、奥氏体*铁素体系、沉淀硬化系等5种。 众所周知，不锈钢具有很高的耐腐蚀性，但另一方面，它的加工性、尤其是切削性能非常差。其原因之一，就是热传导率很低。

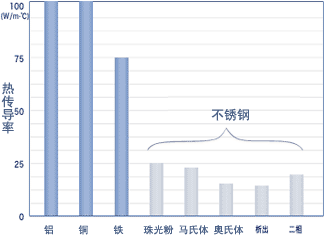

在图-1里表示各种金属和不锈钢的热传导率的比较。 |
图-1各种金属的热传导率 |
 | | 比较不锈钢和铁(Fe)时，其热传导率只有1/3以下，因此，当进行切削时，摩擦热不容易跑到不锈钢侧。另外，材质很粘，切屑会长长地连接起来，结果造成刀刃的冷却不足，刀尖的摩擦加速。为此需要对切屑尽快切断，提高刀刃部分的冷却效果。也就是说，易削不锈钢的出场了。 |

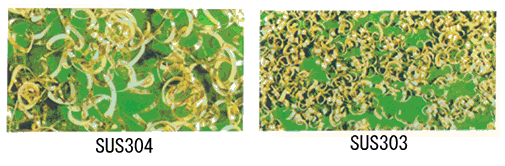

不锈钢不同的切屑 |
 |

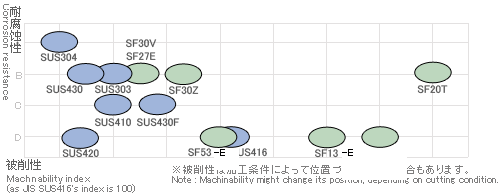

各不锈钢的评价 |
 |
| |
下村公司解决了这种难切削性的缺点，准备了各种各样的能够提高生产性的易削性不锈钢。
另外，铅的含量全部都在RoHS规定值以下（≦0.35wt％）。 |
| 下村钢种名称 | 该当接近钢种 | 特点 | 化学成分
(wt%) |
|---|
| JIS | AISI | 大同特殊钢 |
|---|
| SF30Z | SUS303 | 303 | DSN03FA | SUS303+Pb 靠Pb的润滑效果，达到好的高速切削性 | 了解化学成分的规格，请点击这里 | | SF30V | SUS303 | 303 | DSN03FA | 兼得SUS303的被削性、耐腐蚀性、非磁性（μ≦1.01） | | SF27E | SUS303Cu | - | SUS303CU | SUS303+Cu、Mn 提高了被削性 | | SUS303 | SUS303 | 303 | SUS303 | 基本钢种 | | SUS304 | SUS304 | 304 | SUS304 | 基本钢种 |
|
铁素体系不锈钢 |
下村钢种名称 | 该当接近钢种 | 特点 | 化学成分
(wt%) | | JIS | AISI | 大同特殊钢 | SF20T | - | - | DSR6F | 和易削钢（SUM24L）几乎同样条件的被削性、SUS303一样的耐腐蚀性（添加S、Pb、Te） | 了解化学成分的规格，请点击这里。 | | SF18T | - | - | DSR30FA | | DHS1 | - | - | DHS1 | | SUS430F | SUS430F | 430F | SUS430F | 基本钢种 |
|
| |
马氏体系不锈钢 |
| 下村钢种名称 | 该当接近钢种 | 特点 | 化学成分
(wt%) |
|---|
| JIS | AISI | 大同特殊钢 |
|---|
| UT13 | SUS416 | 416 | DSR16FB | 马氏体系不锈钢当中最高的被削性、作为易削元素添加了4元素（添加了S、Pb、Se、Te） |
| 了解化学成分的规格，请点击这里。 | | SF13 | DSR16FA | 提高了SUS416的被削性（添加Pb、Se）、淬火硬度为HRC40以上 |
| | SF13-E | DSR16FC | 提高了SUS416的被削性（添加Pb、Se）、淬火硬度为HRC40以上 | | SUS416F2 | DSR16F | 提高了SUS416的被削性（S系中最高级） | | SF53 | SUS420F2 | - | DSR20FA | SUS420J的基础上添加了快削元素3元素（S、Pb、Se），具有和SUS416同等的被削性 | | DSR20F | SUS420J的基础上保持耐腐蚀性，提高了被削性（易削元素=Pb） | | SF53-E | DSR20FD | SUS420J的基础上添加了易削元素3元素（S、Pb、Se），具有和SUS416同等的被削性 | | SUS420J2 | SUS420J2 | 420 | SUS420J2 | 基本钢种 | | DSR7 | - | - | DSR7 | 淬火硬度为HRC58以上的13Cr系不锈钢 |
|
|
日文
